数控内圆磨床 - SL118

状态:

SL118   全自动数控内圆磨床


特点:

1、高强度铸铁件,关键铸件作有限元结构分析,所有铸件均作二次时效处理以及粗加工后振动时效处理,确保机床精度的稳定性。

2、Z轴采用平V导轨,在加工过程中往复振荡磨损小,寿命长。

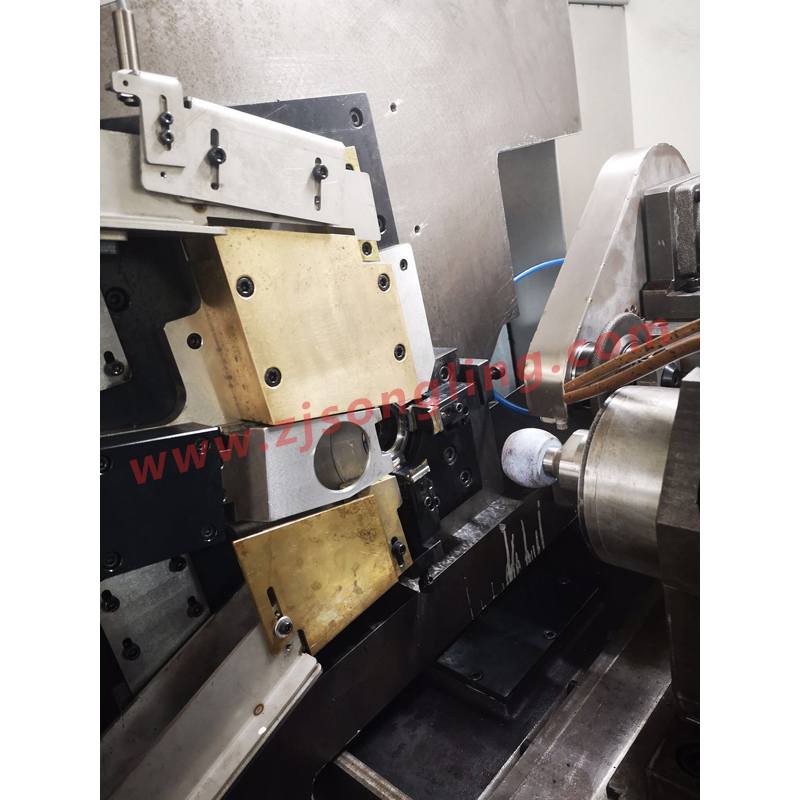

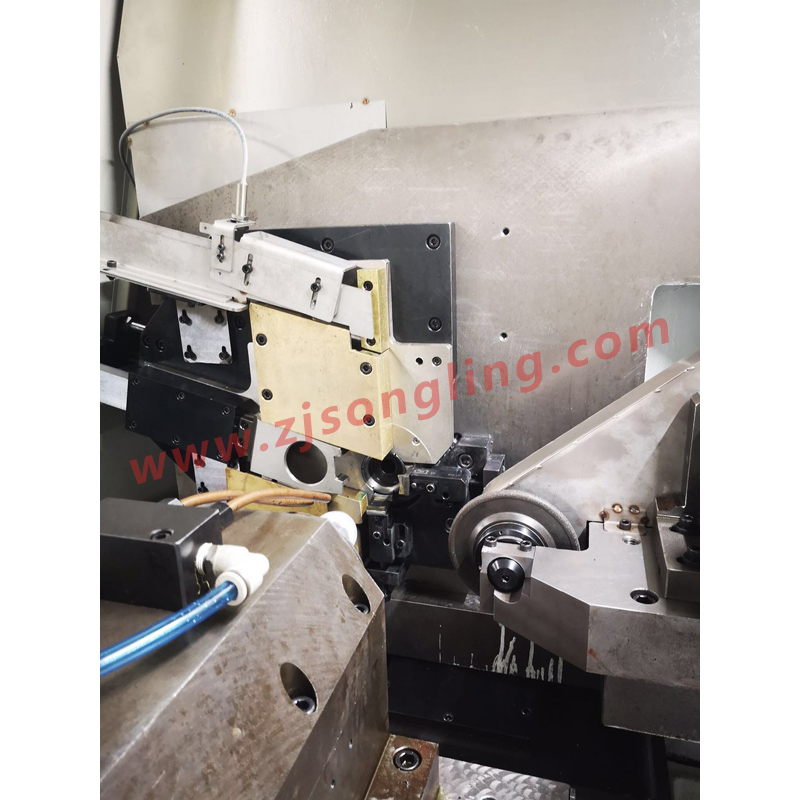

3、磨内孔与外圆有同轴要求时,用无心支承时,工件箱采用固定不动,可微调角度,自动上下料结构,

4、磨内孔外圆不规则时,采用有心夹具,工件手工上下料或机器人自动上下料(或机械手)。

5、可选增动态监测装置,自适应磨削,在线反馈磨加工实时状态,使磨削工艺简单化,让砂轮能“说话”。

6、可远程监控,远程诊断机床故障,远程解决故障软件


用途:

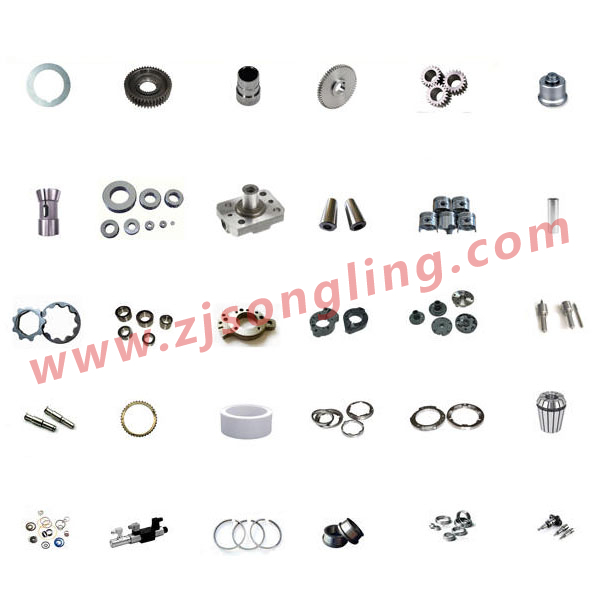

  轴承套圈(角接触,轮毂,圆锥)的内孔以及外圈沟道,空调压缩机(气缸、缸盖、滚套、活塞、转子),转向器(齿轮、轴承、转向螺杆),变速箱(齿轮、密封环、电磁阀座),发动机(护圈座、衬套、滚套、活塞、喷油嘴),减震器(轴承、衬套、阀座),液压阀套,汽车传动轴的球笼保持架,陶瓷套筒,汽车顶柱。


精度:

加工圆柱度

0.5μm2μm

加工圆度

0.5μm2μm

表面粗糙度

Ra0.1μm0.4μm

机床规格参数:

CMK(带主动测量)

1.67

磨削工件内径

Φ6100mm

工件磨削长度

10125mm

可装夹工件外径

Φ8200mm

工件中心高度

1060mm

工件主轴转速

2001500rpm

X轴行程

120mm

Z行程

400mm

机床外形尺寸

2301800×2350mm

机床重量

5200kg
