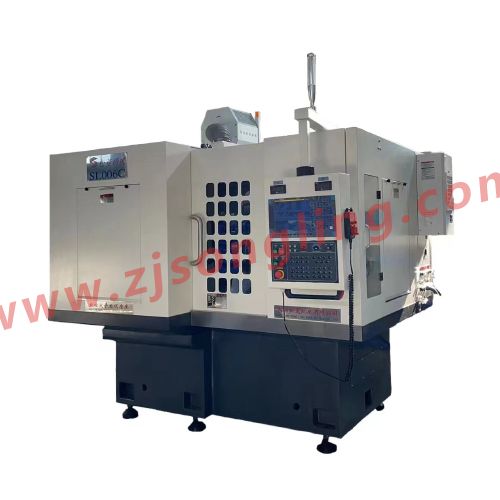

数控定子曲线磨床 -SL006C/SL006D

SL006C/SL006D  数控定子曲线磨床


特点:

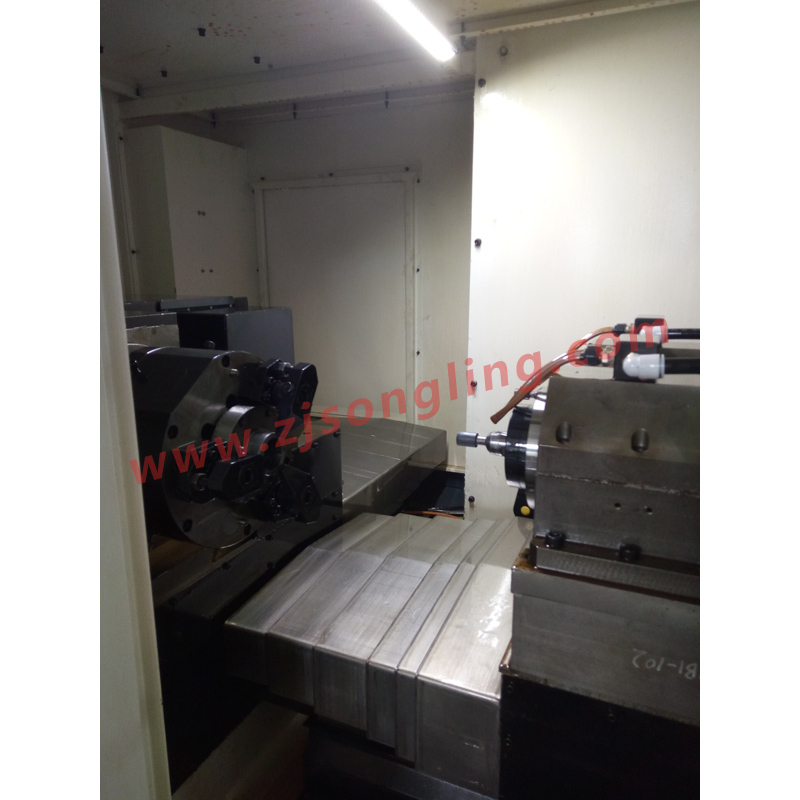

  该机床采用两个电主轴;分别根据零件材质不同,粗、精磨的工艺要求不同,可选用不同的砂轮材质、砂轮线速度、进给速度以及相匹配的加工工艺参数,大幅提高了加工效率和零件精度;C轴采用伺服直驱,减少传动误差,轮廓大幅提高。X轴配光栅尺;可配置从24000/分到48000/分的各种转速的电主轴。


用途:

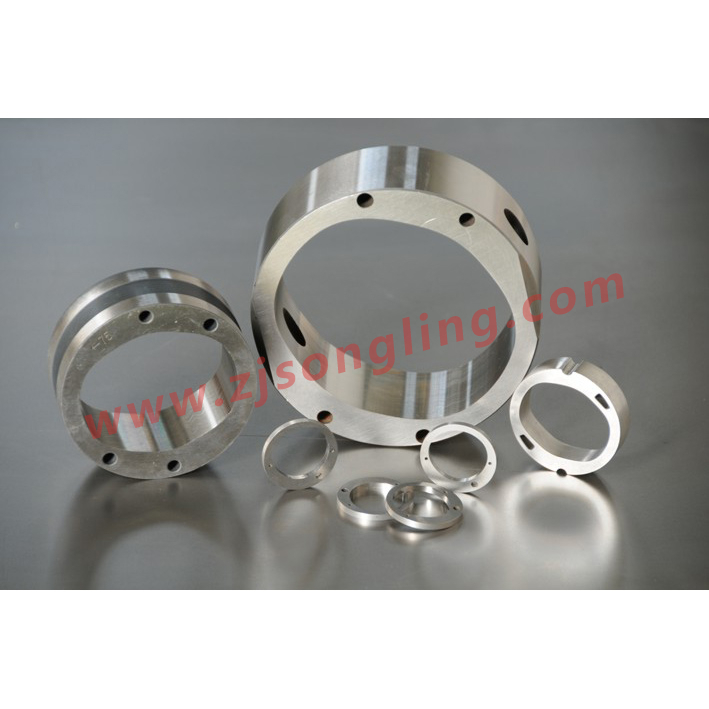

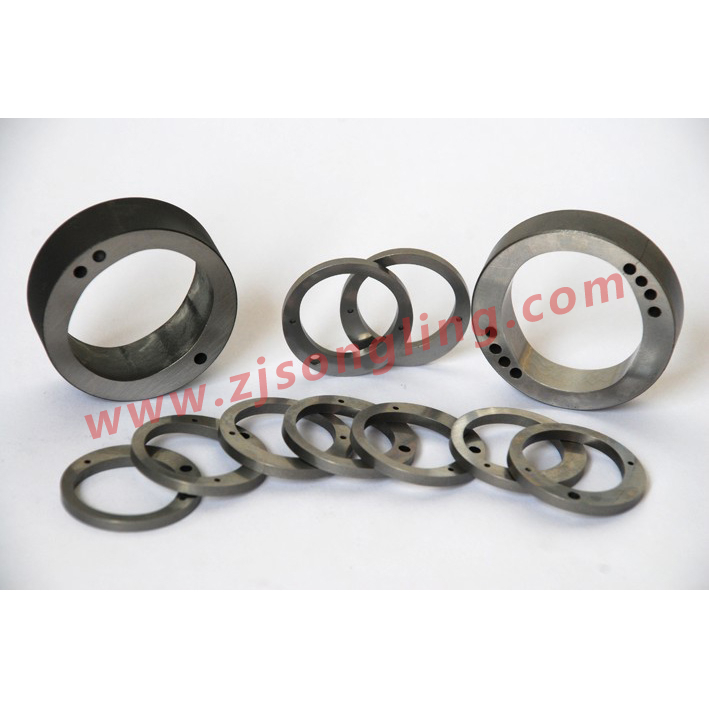

  主要适用于叶片泵、汽车转向助力泵、汽车空调压缩机、燃油泵等定子内曲线以及薄型的外凸轮加工。


精度:

参数

SL006C

SL006D

轮廓度

0.035mm

0.025mm

内孔母线与基准平面的垂直度

0.005mm

0.005mm

粗糙度

Ra0.2um

Ra0.2um

机床规格参数:

参数

SL006C

SL006D

工件孔径

φ40~φ125mm

φ40~φ125mm

磨削宽度

80mm

80mm

工件外径

φ150mm

φ150mm

X轴工作台最大行程

400mm

400mm

Z轴工作台最大行程

220mm

220mm

C轴最高转速

200rpm

200rpm

C轴驱动方式

发那科力矩电机直驱

西门子力矩电机直驱

工作台最大速度

12m/min

12m/min

磨头最高转速

48000rpm

48000rpm

机床外形尺寸

2610X1985X2600mm

2610X1985X2600mm

机床毛重

5500kg

5500kg
